Fichas Tecnicas

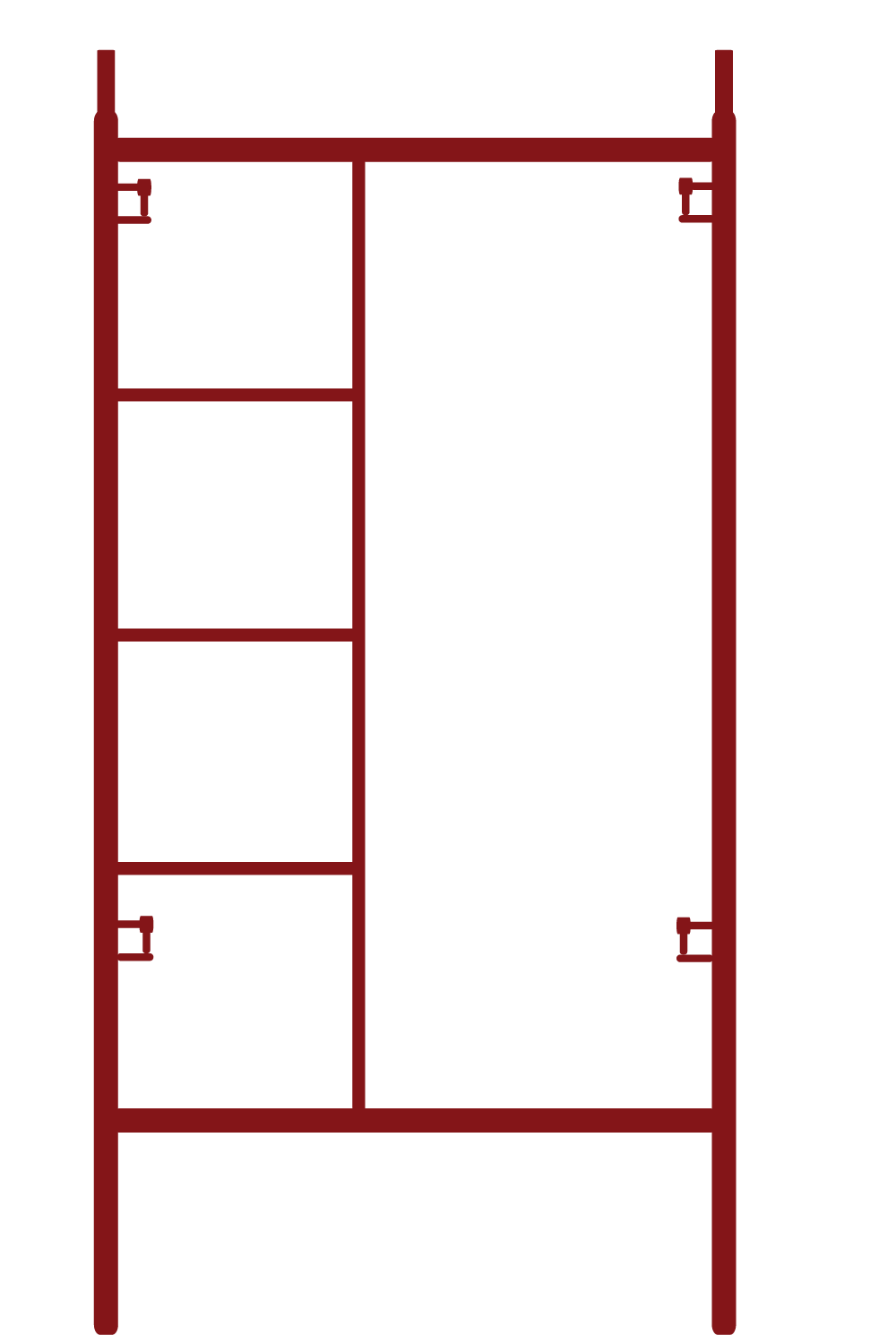

Diseñado para obras en fachadas, pasillos estrechos y zonas de difícil acceso, el marco español destaca por su estructura angosta de 1 metro de ancho, lo que permite una mayor maniobrabilidad sin sacrificar resistencia. Con una altura de 2 metros por módulo, permite alcanzar alturas superiores a 13 niveles con seguridad. Su estructura robusta, fabricada en tubo HG galvanizado de 2.5 mm, lo convierte en una solución confiable para trabajos verticales exigentes.
Uso recomendado: Mantenimiento de fachadas, aplicación de revestimientos, instalación de ventanas y sistemas exteriores.
MARCO DE ANDAMIO ESPAÑOL
Especificaciones
Alto 2.00 m
Ancho 1.00 m
Peso
Tipo de Soldadura SMAW
Fabricado Con:
Cant. Material Grozor Medidas
2 TUBO HG GALV. 1 1/4 2.50 mm 40.00 Pulg
2 TUBO HG GALV. 1 1/4 2.50 mm 80.00 Pulg
1 TUBO HG GALV. 1/2 1.90 mm 71.12 Pulg
2 TUBO HG GALV. 1/2 1.90 mm 15.50 Pulg
2 TUBO HG GALV. 1 2.00 mm 8.00 Pulg

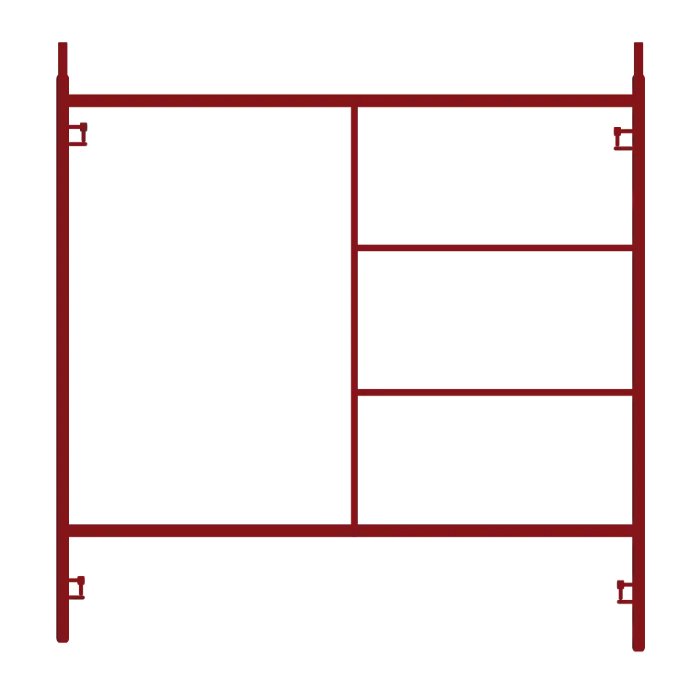

El marco americano es ideal para trabajos en interiores de gran altura gracias a su diseño ancho, que proporciona mayor estabilidad estructural. Fabricado con tubos galvanizados de alta resistencia, este modelo puede ser configurado en torres que alcanzan hasta 13 niveles (aproximadamente 19.5 metros), soportando cargas superiores a 6 toneladas con el uso adecuado de crucetas y bases estabilizadoras. Su escalerilla integrada facilita el acceso vertical en espacios cerrados, como naves industriales, centros comerciales y edificios institucionales.
Uso recomendado: Trabajos en interiores con techos altos, instalaciones eléctricas, pintura y montaje de estructuras.
MARCO DE ANDAMIO AMERICANO
Especificaciones
Alto 1.50 m
Ancho 1.50 m
Peso
Tipo de Soldadura SMAW
Fabricado Con:
Cant. Pieza Material Grozor Medidas
2 Horizontal Cuerpo TUBO HG GALV. 1 1/4 2.50 mm 60.00 Pulg
2 Vertical Cuerpo TUBO HG GALV. 1 1/4 2.50 mm 60.00 Pulg
1 Vertical Escalerilla TUBO HG GALV. 1/2 1.90 mm 43.50 Pulg
2 Horizontal Escalerilla TUBO HG GALV. 1/2 1.90 mm 28.50 Pulg
2 Cabezales o Acoples TUBO HG GALV. 1 2.00 mm 8.00 Pulg
Este modelo combina lo mejor de los marcos americano y español: la estabilidad de un marco ancho (1.5 m) con la altura útil del marco de fachada (2 m). Es la opción más versátil del catálogo, ideal para obras que requieren movilidad interior sin sacrificar alcance vertical. Soporta más de 6 toneladas por torre y su configuración permite una gran adaptabilidad en proyectos residenciales, comerciales e industriales.
Uso recomendado: Obras que requieran tanto desplazamiento interior como acceso vertical eficiente, con especial foco en seguridad y versatilidad.
MARCO DE ANDAMIO HIBRIDO
Especificaciones
Alto 2.00 m
Ancho 1.50 m
Peso
Tipo de Soldadura SMAW
Fabricado Con:
Cant. Pieza Material Grozor Medidas
2 Horizontal Cuerpo TUBO HG GALVANIZADO 1 1/4 2.50 mm 60.00 Pulg
2 Vertical Cuerpo TUBO HG GALVANIZADO 1 1/4 2.50 mm 80.00 Pulg
1 Vertical Escalerilla TUBO HG GALVANIZADO 1/2 1.90 mm 71.12 Pulg
2 Horizontal Escalerilla TUBO HG GALVANIZADO 1/2 1.90 mm 28.50 Pulg
2 Cabezales o Acoples TUBO HG GALVANIZADO 1 2.00 mm 8.00 Pulg
Las crucetas diagonales se utilizan para unir marcos y brindar estabilidad estructural. Están diseñadas para determinar la separación entre marcos y formar la estructura básica del andamio. Fabricadas con tubo galvanizado, cuentan con sistema de unión mediante tornillo.
Especificaciones
Medidas Cerrada 2.40 m
Medidas Abierta 2.00 m
Peso
Union Tornillo
CRUCETAS DE 2 MTS
Fabricado Con:
Cant. Pieza Material Grozor Medidas
2 Diagonal TUBO HG GALVANIZADO 1/2 1.90 mm 94.50 Pulg
Fabricada para resistir condiciones exigentes en obra, esta plataforma ha sido probada en condiciones reales sobre un sistema completo de andamio (2 marcos, 2 crucetas, 4 bases niveladoras y 2 plataformas), soportando exitosamente una carga distribuida de 8 toneladas, equivalente a 4 toneladas por unidad.
Cuenta con perforaciones antideslizantes para mayor seguridad, pasadores de fijación en los extremos y diseño estructural en acero galvanizado calibre 16 que garantiza durabilidad, facilidad de montaje y estabilidad.
Uso recomendado:
Paso seguro en alturas, apoyo de herramientas o materiales durante obra civil, instalaciones y mantenimiento.
PLATAFORMA DE 2MTS
Fabricado Con:
Cant. Pieza Material Grozor Medidas
1 Bandeja TOLA GALVANIZADA DE 16 16.00 mm 1944.00 Pulg²
4 Ganchos PLANCHUELA DE 2 1/2 x 1/4 mm 7.00 Pulg
3 Travesaños TOLA GALVANIZADA DE 16 16.00 mm 82.50 Pulg²
Especificaciones
Largo 2.00 m
Ancho 24.00 Pulg
Peso
Tipo de Soldadura SMAW
Fabricado para nivelar la estructura de andamio, con capacidad de soportar mas de 6 toneladas por largo periodo de tiempo
BASE NIVELADORA
Fabricado Con:
Cant. Material Grozor Medidas
1 BARRA ROSCADA DE 1 1/8 mm 18.00 Pulg
1 PLANCHUELA DE 6 x 1/4 mm 6.00 Pulg
1 TUBO HG GALVANIZADO 1/2 1.90 mm 6.00 Pulg
Especificaciones
Alto 18.00 m
Ancho 6.00 m
Peso
Tipo de Soldadura SMAW

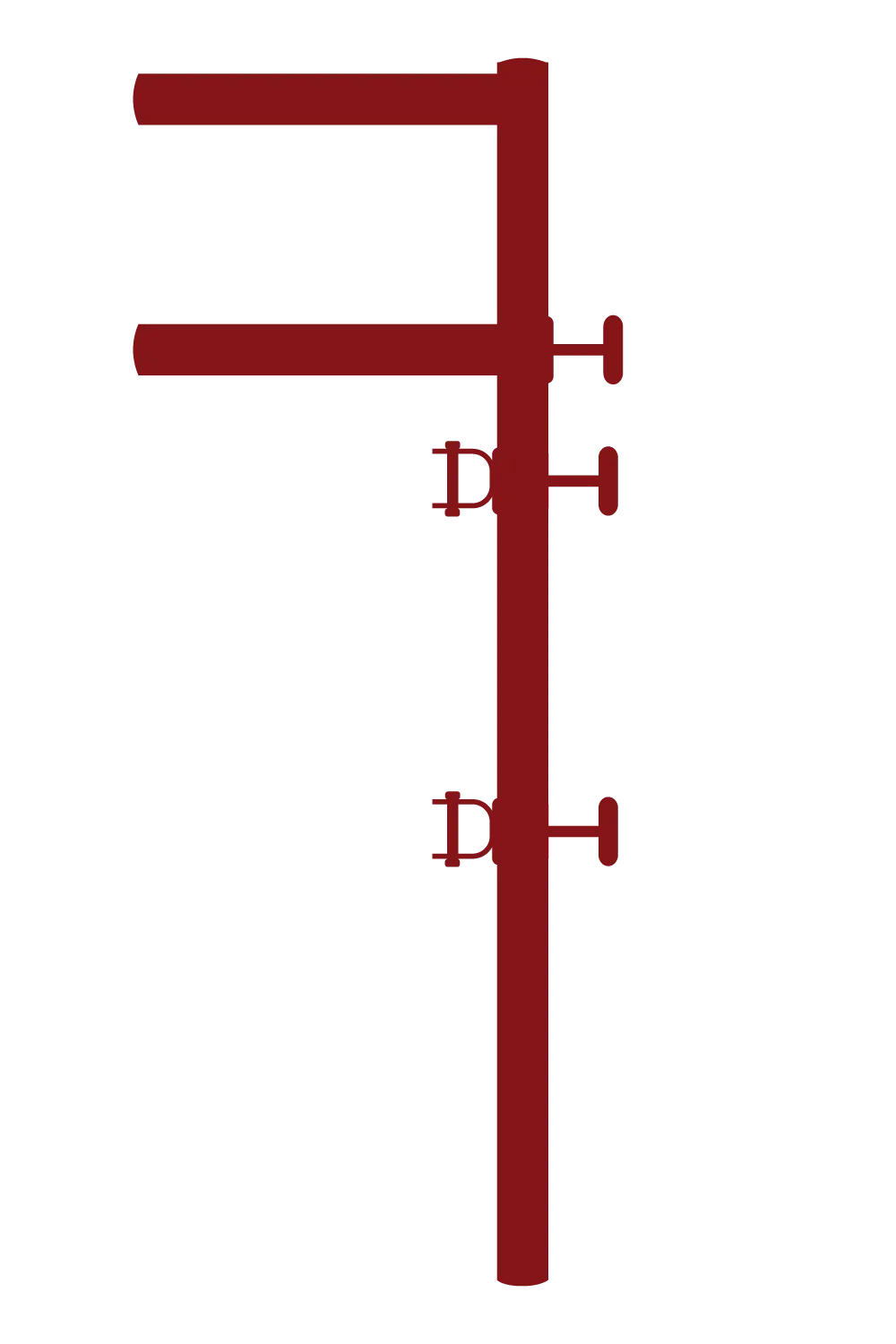

Fabricado para anclar el andamio al edificio sin realizarle ningun tipo de hoyo que comprometa la estetica del mismo.
BRAZO SUJETADOR TIPO F
Especificaciones
Alto - m
Ancho - m
Peso
Tipo de Soldadura SMAW
Fabricado Con:
Cant. Material Grozor Medidas
1 TUBO HG GALVANIZADO 1 1/4 2.50 mm 60.00 Pulg
2 TUBO HG GALVANIZADO 1 1/4 2.50 mm 14.00 Pulg
3 TUBO HG GALVANIZADO 1 1/2 2.50 mm 2.50 Pulg
3 TUBO HG GALVANIZADO 1/2 1.90 mm 4.00 Pulg
